SMD REG TEN S-1133B12-U5T1G LDO VOLTAGE REGULATORS SMT

Características

• Tensão de saída: 1,2 a 6,0 V, selecionável em incrementos de 0,1 V.
• Ajuste de tensão via resistor externo: Selecionável de 1,8 a 8,2 V (S-1133B00/S-1133A00)
• Faixa de tensão de entrada: 2,0 a 10 V
• Alta precisão na tensão de saída: ±1,0% de precisão
(produto de saída de 1,2 a 1,4 V: ±15 mV de precisão)
• Baixa queda de tensão: 130 mV típico (produto de saída de 3,0 V, IOUT = 100 mA)
• Baixo consumo de corrente: Durante a operação: 60 μA típico, 90 μA máximo.
Durante o desligamento: 0,1 μA típico, 1,0 μA máximo.
• Corrente de saída: Saída de 300 mA possível (com VIN ≥ VOUT(S) + 1,0 V)*1
• Capacitor de baixa ESR pode ser usado: Um capacitor cerâmico de 1,0 μF ou mais
pode ser usado para os capacitores de entrada e saída.
(Um capacitor cerâmico de 2,2 μF ou mais pode ser usado para
produtos cuja tensão de saída seja de 1,7 V ou menos.)
• Alta rejeição de ripple: 70 dB típico (a 1,0 kHz, VOUT = 1,2 V)
• Circuito de proteção contra sobrecorrente integrado:
A sobrecorrente do transistor de saída pode ser limitada.
• Circuito de desligamento térmico integrado: Impede danos devido ao superaquecimento.
• Circuito liga/desliga integrado: Garante longa vida útil da bateria.

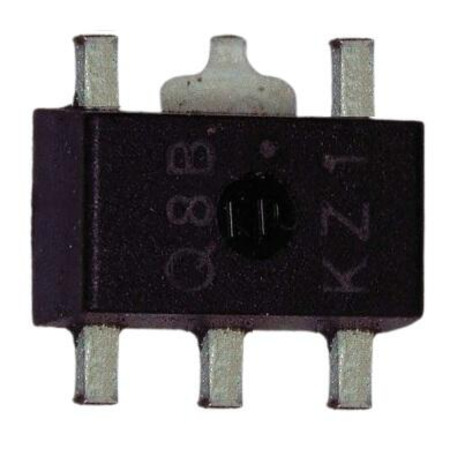

• Pacote pequeno: SOT-89-5, SNT-8A
• Produtos sem chumbo
