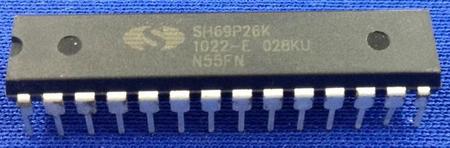

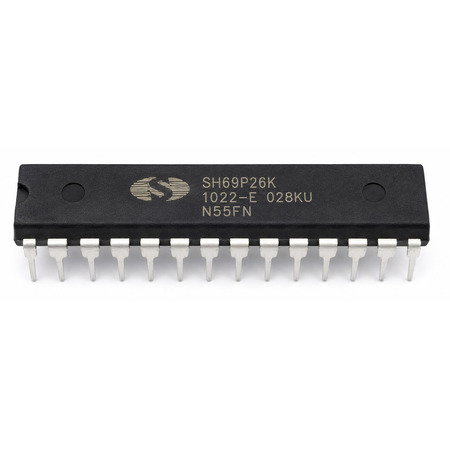

CI SH69P26 OTP 4K 4-BIT MICRO-CONTROLLER INTEGRATED CIRCUITS CIRCUITO INTEGRADO IC PTH THT

Características

„ Microcontrolador de chip único de 4 bits baseado no SH6610D
„ OTPROM: 6k x 16 bits
„ RAM: 389 x 4 bits
- 69 registradores de controle do sistema
- 320 posições de memória de dados
„ Tensão de operação:
- fOSC = 30kHz - 4MHz, VDD = 2,4V - 5,5V
- fOSC = 4MHz - 8MHz, VDD = 4,5V - 5,5V
„ 29 pinos de E/S bidirecionais CMOS
„ Pilha (stack) de 8 níveis (incluindo interrupções)
„ Dois temporizadores/contadores de 8 bits com recarregamento automático;
um deles pode alternar para fonte de clock externa
„ Temporizador de aquecimento (warm-up timer)
„ Resistores de pull-up integrados para as portas de E/S
„ Fontes de interrupção robustas:
- Interrupção do Timer0
- Interrupção do Timer1
- Interrupção do Timer2
- Interrupções externas: PORTF (borda de descida), CMPOUT
„ Oscilador (opção de código)
- Oscilador a cristal: 32,768kHz, 400kHz - 8MHz
- Ressonador cerâmico: 400kHz - 8MHz
- Oscilador RC externo: 400kHz - 8MHz
- Oscilador RC interno: 2MHz, 4MHz, 6MHz
- Clock externo: 30kHz - 8MHz
„ Tempo de ciclo de instrução (4/fOSC)
„ Dois modos de operação de baixo consumo: HALT e STOP
„ Reset:
- Watchdog timer integrado (opção de código)
- Power-on Reset (POR) integrado
- Low Voltage Reset (LVR) integrado
„ Low Voltage Reset (LVR) de dois níveis (opção de código)
„ Um temporizador/contador de 16 bits para medição de pulsos
„ Capacidade de acionamento de display numérico de LED nas portas PORTA, PORTB,
PORTD e PORTH [1:0]
„ Um comparador integrado
„ Função de leitura de tabela na ROM
„ 2 canais Gerador de tom
„ Circuito interno de reset confiável
„ Proteção de código/tipo OTP
„ Encapsulamento SKINNY de 28 pinos / SOP de 28 pinos / DIP de 32 pinos
