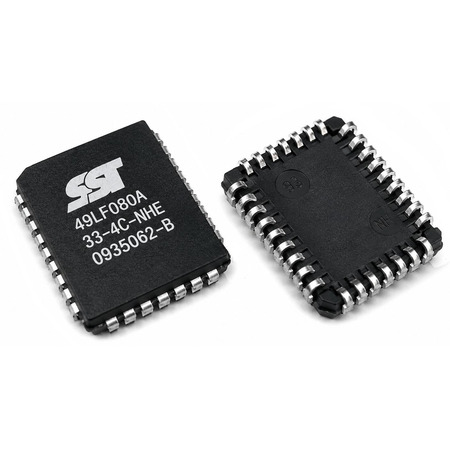

SMD CI SST49LF080A-33-4C-NHE INTEGRATED CIRCUITS IC SMT

Características

• Firmware Hub para Chipsets Intel® 8xx
• Matriz de memória SuperFlash® de 8 Mbits para armazenamento de código/dados:
- 1024K x 8
• Capacidade de apagamento flexível:
- Setores uniformes de 4 Kbytes
- Blocos de sobreposição uniformes de 64 Kbytes
- Proteção do bloco de inicialização (*Boot Block*) superior de 64 Kbytes
- Apagamento do chip (*Chip Erase*) apenas para o modo PP
• Operações de leitura e gravação com tensão única de 3,0 V a 3,6 V
• Confiabilidade superior:
- Resistência (*Endurance*): 100.000 ciclos (típico)
- Retenção de dados superior a 100 anos
• Baixo consumo de energia:
- Corrente de leitura ativa: 6 mA (típico)
- Corrente em espera (*standby*): 10 µA (típico)
• Operação rápida de apagamento de setor/programação de byte:
- Tempo de apagamento de setor: 18 ms (típico)
- Tempo de apagamento de bloco: 18 ms (típico)
- Tempo de apagamento do chip: 70 ms (típico)
- Tempo de programação de byte: 14 µs (típico)
- Tempo de reescrita do chip: 15 segundos (típico)
- Programação ou apagamento por pulso único
- Geração de temporização interna
• Dois modos operacionais:
- Modo de interface Firmware Hub (FWH) para operação no sistema (*in-system*)
- Modo de programação paralela (PP) para programação rápida em produção
• Modo de interface de hardware Firmware Hub:
- Interface de comunicação de cinco sinais com suporte a leitura e gravação de bytes
- Operação com frequência de clock de 33 MHz
- Pinos WP# e TBL# fornecem proteção de gravação via hardware para todo o chip e/ou para o bloco de inicialização superior
- Registrador de bloqueio de bloco para todos os blocos
- Conjunto de comandos SDP padrão
- *Data# Polling* e *Toggle Bit* para detecção de fim de gravação
- 5 pinos GPI para flexibilidade no projeto do sistema
- 4 pinos de ID para seleção de múltiplos chips
• Parallel Programming (PP) Mode:
- 11-pin multiplexed address and 8-pin data I/O
interface
- Supports fast In-System or PROM
programming for manufacturing
• CMOS and PCI I/O Compatibility
• All Devices are RoHS Compliant
