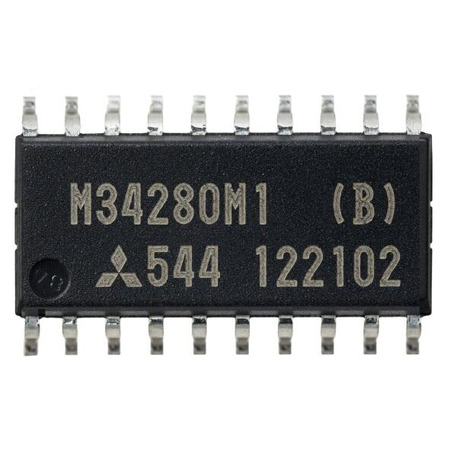

SMD CI M34280M1-544FP INTEGRATED CIRCUITS CIRCUITO INTEGRADO IC SMT

CARACTERÍSTICAS

•Número de instruções básicas ............................................. 62
• Tempo mínimo de execução da instrução ............................ 8,0 μs (com f(XIN) = 4,0 MHz, clock do sistema = f(XIN)/8, VDD = 3,0 V)
• Tensão de alimentação ................................................. 1,8 V a 3,6 V
• Aninhamento de sub-rotinas ..................................................... 4 níveis
• Temporizador Temporizador 1 ................................................................... Temporizador de 8 bits com registrador de recarga e função de autocontrole de saída de onda portadora
Função de saída de onda portadora (porta CARR)
f(XIN), f(XIN)/4, f(XIN)/8, f(XIN)/12 f(XIN)/64,
f(XIN)/96, saída “H” fixa
• Função de operação lógica (XOR, OR, AND)
• Função de backup de RAM
• Função de ativação por chave (portas D7, E0–E2, G0–G3) ............. 8
• Porta de E/S (portas D, E, G, CARR) .......................................... 16
• Circuito oscilador ..................................... Ressonância cerâmica
• Temporizador watchdog
• Circuito de reinicialização na inicialização
• Circuito de detecção de queda de tensão ......................... Típico: 1,50 V
