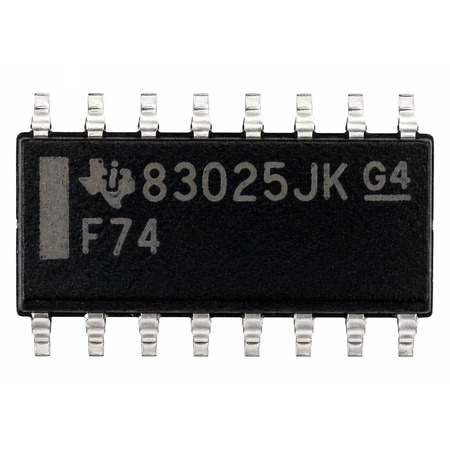

SMD CI SN74F74DR INTEGRATED CIRCUITS IC SMT

Descrição

Estes dispositivos contêm dois flip-flops independentes do tipo D disparados pelo flanco ascendente. Um nível baixo nas entradas de
preset (PRE) ou clear (CLR) define ou redefine
as saídas, independentemente dos níveis das outras entradas.
Quando o PRE e o CLR estão inativos (nível elevado),
os dados na entrada de dados (D) que cumprem os requisitos de tempo de setup são transferidos para as saídas no flanco ascendente do impulso de relógio.
O disparo do relógio ocorre a um nível de tensão e não está
diretamente relacionado com o tempo de subida do pulso de relógio.
Após o intervalo de hold, os dados na entrada D podem ser alterados sem afetar os níveis nas saídas.
O SN54F74 está caracterizado para operação em toda a gama de temperaturas militares de -55 °C a
125 °C.
O SN74F74 está caracterizado para um funcionamento de 0 °C a 70 °C.
