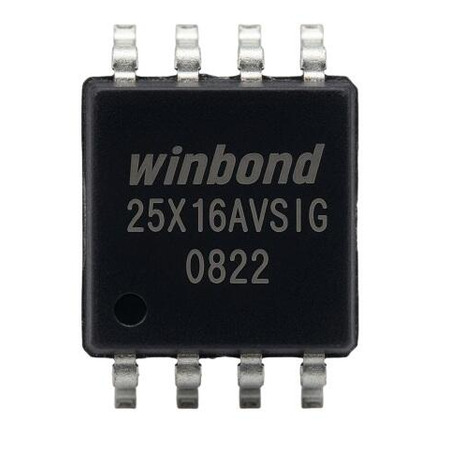

SMD CI W25X16AVSSIG INTEGRATED CIRCUITS IC SMT

CARACTERÍSTICAS

• Família de memórias flash seriais
– W25X16/16A: 16Mbit/2Mbyte (2.097.152)
– W25X32: 32Mbit/4Mbyte (4.194.304)
– W25X64: 64Mbit/8Mbyte (8.388.608)
– 256 bytes por página programável
– Setores uniformes de 4Kbytes/Blocos de 64Kbytes
• SPI com saídas simples ou duplas
– Clock, Chip Select, Entrada/Saída de Dados, Saída de Dados
– Função Hold opcional para flexibilidade SPI
• Transferência de dados de até 150Mbits/segundo
– Operação com clock de até 75MHz
– Instrução de leitura rápida com saída dupla
– Capacidade de leitura com incremento automático
• Arquitetura flexível com setores de 4KB
– Apagamento de setor (4Kbytes)
– Apagamento em bloco (64 KB)
– Programação de página de até 256 bytes <2 ms
– Mínimo de 100.000 ciclos de apagamento/gravação
– Retenção de 20 anos
• Baixo consumo de energia, ampla faixa de temperatura
– Alimentação única de 2,7 a 3,6 V*
– Corrente ativa de 5 mA, 1 µA em modo de desligamento (típico)
– Faixa de operação de -40 °C a +85 °C
• Proteção contra gravação por software e hardware
– Proteção contra gravação de toda ou parte da memória
– Habilitar/desabilitar a proteção com o pino /WP
– Proteção de matriz superior ou inferior

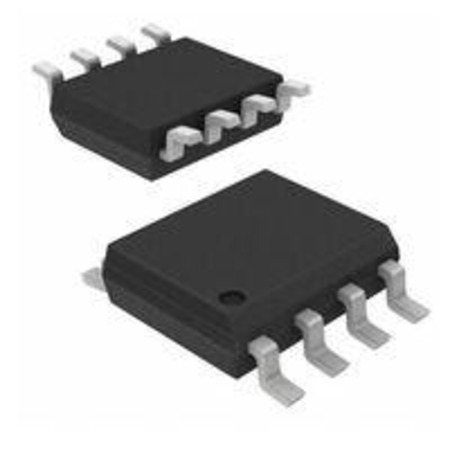

• Embalagem compacta
– SOIC de 8 pinos de 150 mil (X16A)
– SOIC de 8 pinos de 208 mil (X16/16A, X32)
– PDIP de 8 pinos de 300 mil (X16/16A, X32, X64)
– 16 pinos SOIC de 300 mil (X16/16A, X32, X64)
– WSON de 8 pinos 6x5 mm (X16/16A)
– WSON de 8 pinos 8x6 mm (X32, X64)
* Alimentação única de 2,3 V a 3,6 V para W25X16AL
