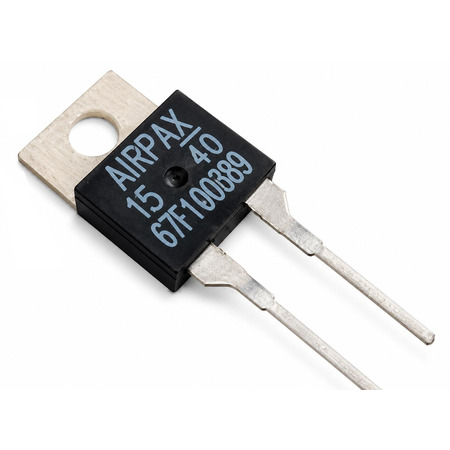

TERMOSTATO 67F100 212F (100C) THERMOSTAT PTH THT

ESPECIFICAÇÕES

■ Resistência de Contato:
Máx. de 50 miliohms (antes e depois da vida útil nominal)
■ Classificação dos Contatos:
Ciclos Tensão Corrente (carga resistiva)
30.000 48 VCC 1
30.000 120 VCA 1
100.000 5 VCC 0,020
100.000 5 VCC 0,001
■ Operação dos Contatos: Abre ao aumentar a temperatura ou fecha ao aumentar a temperatura
■ Faixa de Temperatura de Operação:
40°C (104°F) a 130°C (266°F)
■ Tolerância Padrão da Temperatura de Operação:
±5°C (±9°F) para ajustes de temperatura nominal de operação
em incrementos de 5°C (9°F)
■ Nº da Patente dos EUA: 4.795.997
■ Limite de Exposição de Curta Duração: 260°C (500°F), 10 s
■ Limite de Exposição de Longa Duração: -55°C (-67°F) a 160°C (320°F)
■ Rigidez Dielétrica: 1480 VCA 60 Hz, 1 segundo
(terminais em relação à carcaça para suporte de cobre niquelado). 2000
VCA 60 Hz, 1 segundo (terminais em relação à carcaça para suporte plástico).
■ Resistência de Isolamento: 100 megaohms a 500 VCC
■ Repique de Contato (fechamento): Máx. de 3 ms
■ Peso: Aproximadamente 0,5 gramas
■ Vedação: Vedado com epóxi para soldagem por onda e limpeza.
À prova de umidade conforme especificação da Airpax. S-722 (a unidade não apresentará vazamento quando
submersa em 9 polegadas de água por, no mínimo, dois minutos).
■ Vibração: Conforme Mil-Std-202, Método 204D,
Condição de Teste D, 10-2.000 Hz.
■ Choque: Conforme Mil-Std-202, Método 213, Condição de Teste C,
100 G, 6 milissegundos, onda senoidal.
■ Resistência Química: A unidade é resistente a água, sal, álcool,
amônia, tricloroetano e à maioria dos outros solventes orgânicos.
■ Soldabilidade: O material do terminal possui revestimento seletivo
de solda 60/40 para melhor soldabilidade.
■ Resistência ao Calor de Soldagem:
Conforme Mil-Std-202F, Método 210A, Condição de Teste E.
■ Números de Registro:
Reconhecido pela UL: E36687
Certificado pela CSA: LR25561
Aprovação VDE: 11624, 2-4510-1004 (apenas suporte plástico)
