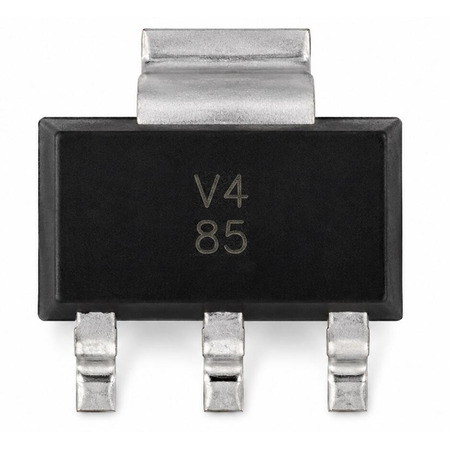

SMD REG TEN TLV1117CDCYR VOLTAGE REGULATORS SMT

Características

• Faixa de tensão de entrada VIN: 2,7 V a 15 V
• Opções de tensão de saída:
– Fixa: 1,5 V a 5 V
– Ajustável: 1,25 V a 13,8 V
• Corrente de saída: 800 mA
• Precisão de saída (novo chip):
– Fixa: ±1,0% a TJ
= 25 °C
– Ajustável: ±1,0% a TJ
= 25 °C
• Corrente quiescente (IQ):
– Fixa: 60 μA (típica, aproximadamente 1,5 μA em
desligamento) (novo chip)
– Ajustável: 5 mA (típica)
• Encapsulamentos:
– Novo chip:
• SOT-223 de 4 pinos (DCY), RθJA = 95,4 °C/W
• TO-252 de 3 pinos (KVU), RθJA = 67,2 °C/W
– Chip legado:
• 3 pinos, TO-263 (KTT), RθJA = 27,5°C/W
• 3 pinos, TO-220 (KCT, KCS), RθJA = 30,1°C/W
• 8 pinos, WSON (DRJ), RθJA = 38,3°C/W
